Modèles / Models
|
|||
| ◄ | |
|
Modèles / Models
|
P4-A |
P4-B |
P4-C |
Mise à jour Juillet 2023 |
||
7-7-12 |
9-9-16 |
11-11-20 |
 |
 |
 |
Note |
Le modèle P4 est issu du brevet N°394 781 de 1907. Le changement principale porte sur le mécanisme de remise à zéro du totalisateur et des compteurs. Les crémaillères qui agissent sur la rotation des cadrans sont déplacées horizontalement avec des tirettes. Un crochet permat également d'actionner l'ensemble des mécanismes pour les remettre à zéro. La capacité des machines a été porté à 7, 9 et 11 curseurs de pose (inscripteur). Pour le reste, les caractéristiques techniques sont très proches de P2-P3. |
Fiche technique / Data record |
../ |
» |
Liens / Links |
|||
| Capacité Capacity |
7-7-12 |
9-9-16 |
11-11-20 |
|
|
Dimensions Dimensions |
49.3x18.8x14.4 |
61.x19.2x14.4 |
|
|
|
| Type d'entraînement Driving mechanism |
Manivelle pliable / Position droite Folding crank / Right position |
|
|
||
| Commutateur Reverser |
Manette verticale Vertical lever |
|
|
||
| Multiplicateur / Quotient Multiplier / Quotient |
Compteurs de tours Revolution counter window |
|
|
||
| Remise à zéro générale des totalisateurs Total zeroing |
Tirette Pull lever |
|
|
||
| Remise à zéro individuelle des totalisateurs Partial zeroing |
Boutons Knobs |
|
|
||
| Remise à zéro générale des compteurs Total counters zeroing |
Tirette Pull lever |
|
|
||
| Remise à zéro individuelle des compteurs Partial counters zeroing |
X |
|
|
||
| Couplage des mises à zéro par un levier unique Coupling of zeroings by one lever |
Oui Yes |
|
|
||
| Mécanisme de retenue Carry-over mechanism |
Type 9 |
|
|
||
| Cylinder (nombre de dents) Stepped drums (number of teeth) |
9 |
|
|
||
| Organe de modération Safety locking device (Maltese Cross) |
Croix de Malte Cross of Malt |
|
|
||
| Mécanisme de maintien du chariot Carriage locking mechanism |
X |
|
|
||
| Mécanisme de déplacement du chariot Carriage motion mechanism |
X |
|
|
||
| Forme des curseurs Shape of inpute sliders |
Rond Round |
|
|
||
Numéro de série Serial number |
Numérotation unique et linéaire Linear numerotation |
|
|
||
| Cachet Stamp |
Oui Yes |
|
|
||
| Constructeur Manufacturer |
Darras, Alphonse |
|
|
||
| Type de boite Box |
Ebène, Acajou ou Chêne Ebony, Mahogany or Oak |
|
|
||
| Système d'inclinaison de la boite Wood base box incline mechanism |
Oui Yes |
|
|
||
| Compartiment Compartment |
Oui (Position gauche) Yes (Left position) |
|
|
||
| Divers Various |
- |
|
|
||

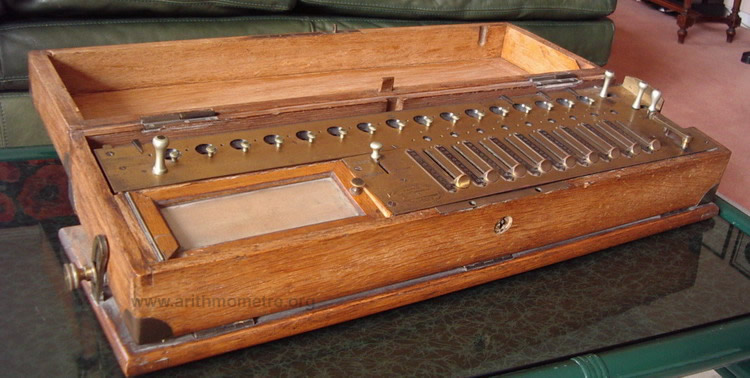

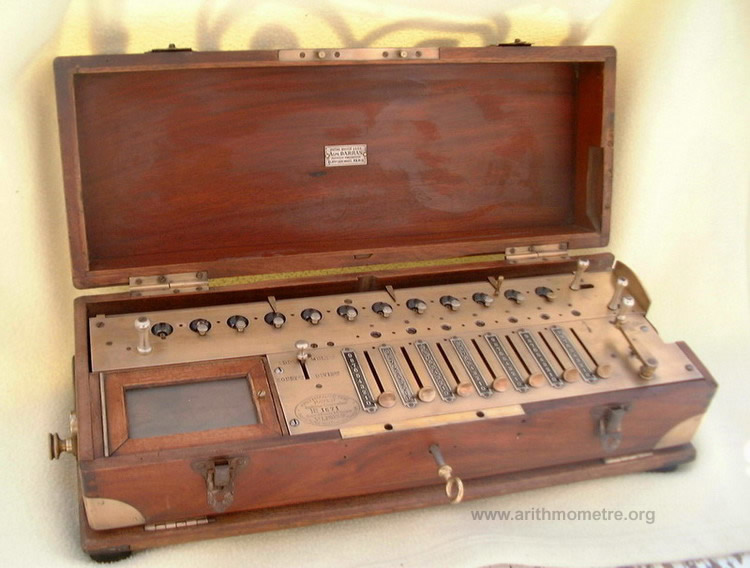

Photos / Pictures |
P4-A |
 |
P4-B |
 |
P4-C |
 |
